معرفی محصول

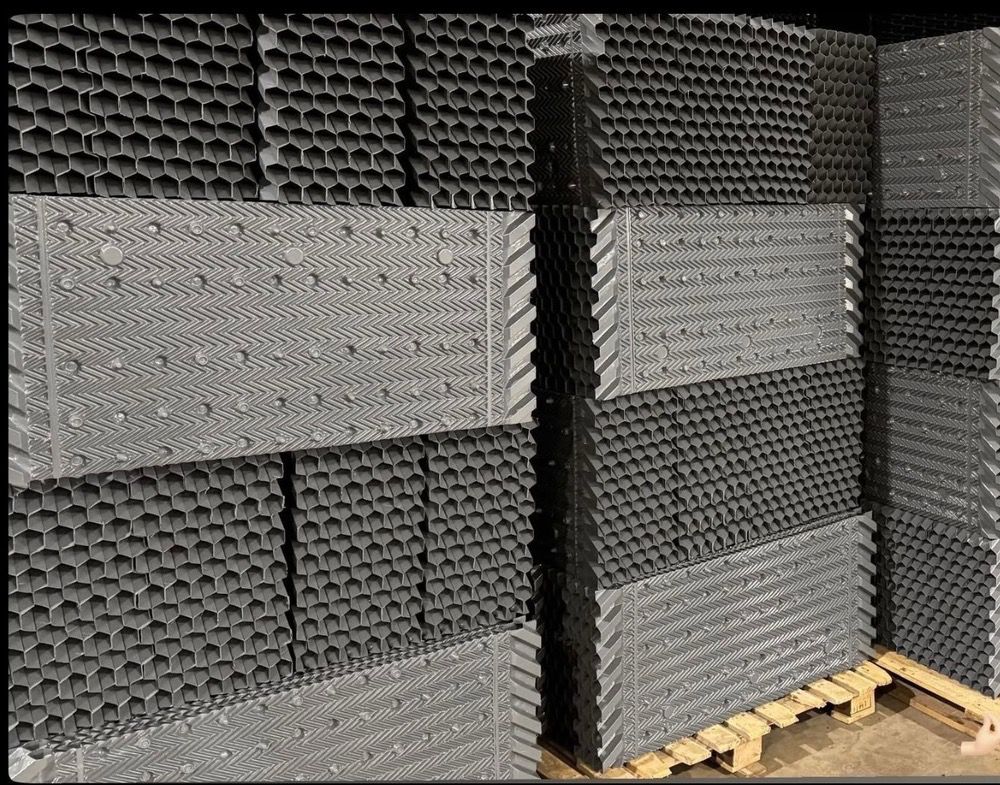

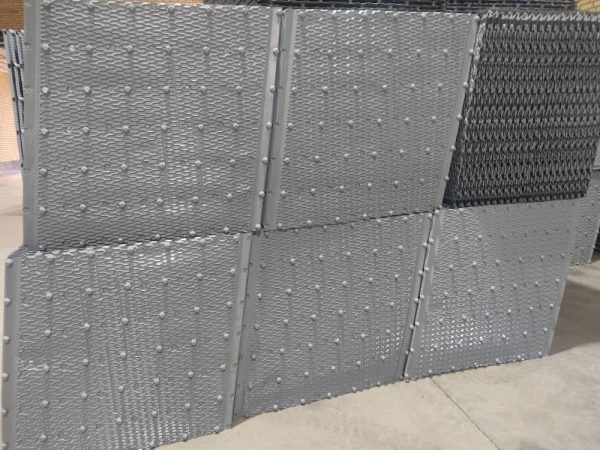

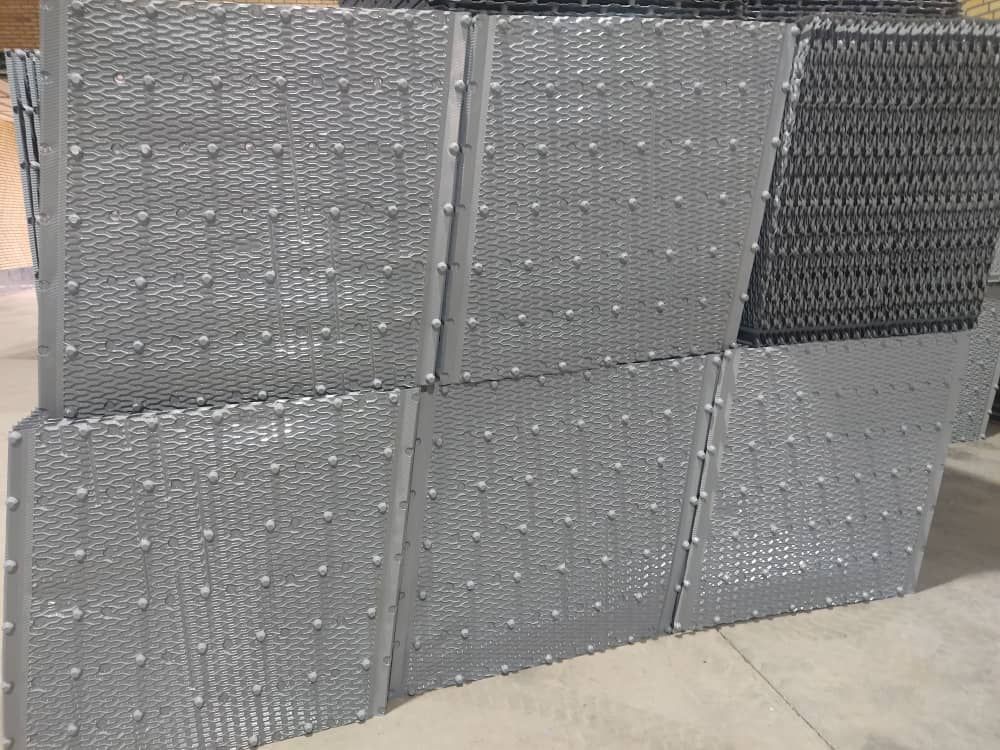

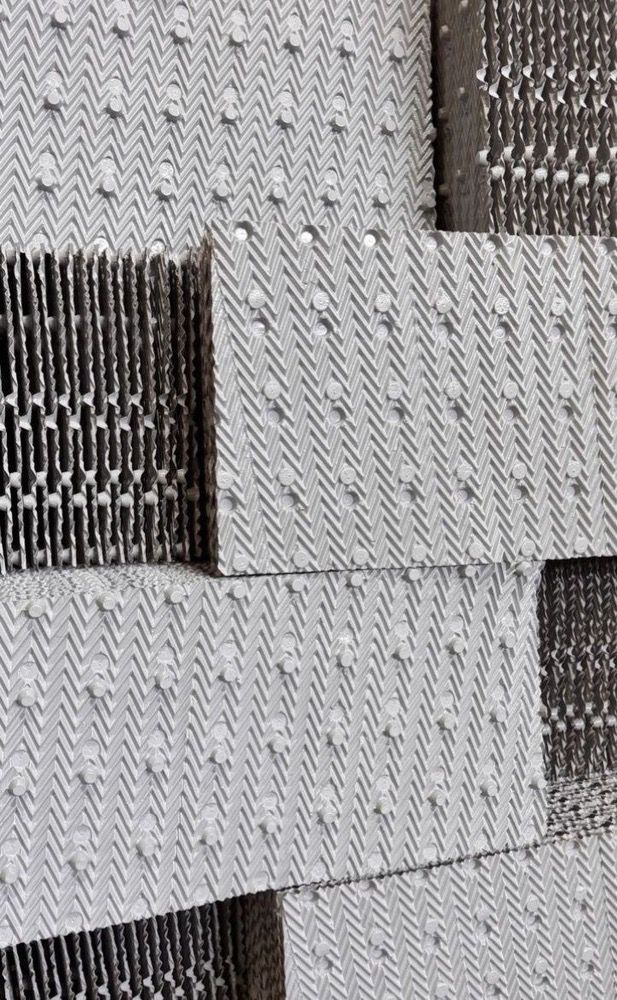

پکینگ شانه تخممرغی (Egg Crate Packing) یا کراس فلو (Cross Flow) نوعی ساختار سلولی است که ظاهری شبیه شانه تخممرغ دارد. این محصول به دلیل طراحی خاص خود، کاربردهای متعددی در صنایع مختلف دارد.
مجموعه فیدار پلیمر کیان مهر این پکینگ را با بهترین مواد اولیه پلیمری (PP و PVC) و در ابعاد مختلف تولید میکند.
کاربردهای اصلی
| کاربرد | توضیح |
|---|---|
| حذف قطرات مایع از جریان گاز | جداسازی mist و droplets |
| یکنواختسازی جریان | توزیع یکسان گاز در سطح مقطع |
| افزایش سطح تماس | بهبود تبادل جرم و حرارت |
| کاهش Carry Over | جلوگیری از خروج مایع همراه گاز |
محلهای نصب
-
اسکرابرها (برجهای شستشوی گاز)
-
برجهای جذب (Absorption Towers)
-
کولینگ تاورها (برجهای خنککننده)
-
سیستمهای تهویه صنعتی
-
قطرهگیرها (Mist Eliminators)
نحوه عملکرد (مکانیزمهای جداسازی)
پکینگ شانه تخممرغی از چهار مکانیزم اصلی برای جداسازی قطرات استفاده میکند:
| مکانیزم | توضیح |
|---|---|
| ۱. تغییر مسیر جریان | گاز هنگام عبور از سلولها چندین بار تغییر جهت میدهد. قطرات مایع به علت اینرسی نمیتوانند مسیر را سریع تغییر دهند و به دیواره برخورد میکنند. |
| ۲. برخورد اینرسی | مهمترین مکانیزم. قطرات به دیواره سلولها برخورد کرده، روی سطح مینشینند و به قطرات بزرگتر تبدیل میشوند. |
| ۳. کوالسنس (Coalescence) | قطرات ریز به هم میپیوندند و قطره بزرگتری تشکیل میشود که تخلیه آن آسانتر است. |
| ۴. تهنشینی گرانشی | قطرات بزرگ شده از جریان جدا شده و به پایین تخلیه میشوند. |
مشخصات فنی
| مشخصه | مقدار رایج |
|---|---|
| جنس | پلی پروپیلن (PP) یا PVC |
| نوع ساختار | سلولی شانه تخممرغی (Egg Crate) |
| نوع جریان | کراس فلو (Cross Flow) |
| ابعاد سلول | قابل تنظیم بر اساس نیاز |
| ضخامت ورق | ۴۰۰ تا ۸۰۰ میکرون |
| تحمل دما (PP) | تا ۹۰ درجه سانتیگراد |
| تحمل دما (PVC) | تا ۶۰ درجه سانتیگراد |
| سطح ویژه (Specific Surface Area) | متغیر بر اساس طراحی |
عوامل مؤثر بر راندمان
| عامل | تأثیر |
|---|---|
| اندازه سلول کوچکتر | راندمان بیشتر، افت فشار بیشتر |
| اندازه سلول بزرگتر | افت فشار کمتر، راندمان کمتر |
| ارتفاع بیشتر پکینگ | زمان تماس بیشتر، جداسازی بهتر |
| سطح ویژه بالاتر | راندمان بیشتر، افت فشار بیشتر |
مزایای پکینگ شانه تخممرغی فیدار پلیمر
-
افت فشار پایین – به دلیل طراحی بهینه سلولها
-
توزیع یکنواخت جریان – پخش یکسان گاز در کل سطح مقطع
-
مقاومت خوب در محیط کثیف – مناسب محیطهای با ذرات و رسوب
-
نگهداری کم – نیاز حداقلی به تعمیر و نظافت
-
مناسب برای دبیهای بالای گاز – بدون افت شدید فشار
-
جلوگیری از Carry Over – کاهش خروج مایع همراه گاز
چه زمانی این محصول بهترین انتخاب است؟
پکینگ شانه تخممرغی زمانی بهترین گزینه است که:
-
✅ گاز دبی بالا دارد
-
✅ افت فشار برای شما مهم است
-
✅ در محیط ذرات و رسوب وجود دارد
-
✅ به نگهداری کم نیاز دارید
-
✅ به دنبال تعادل بین راندمان و هزینه هستید
معایب برای شفافیت با مشتری
-
راندمان جداسازی قطرات بسیار ریز کمتر از برخی انواع دیگر
-
نسبت به پکینگهای با سطح ویژه بالا، سطح تماس کمتری دارد
صنایع مصرفکننده
| صنعت | کاربرد خاص |
|---|---|
| پتروشیمی | برجهای جذب و اسکرابرها |
| نفت و گاز | جداسازی قطرات از جریان گاز |
| نیروگاه | کولینگ تاور و سیستمهای تهویه |
| صنایع شیمیایی | برجهای شستشوی گاز |
| تصفیه فاضلاب | حذذ قطرات و یکنواختسازی جریان هوا |
چرا پکینگ شانه تخممرغی فیدار پلیمر؟
-
تولید با مواد اولیه درجه یک PP و PVC صنعتی
-
طراحی بهینه سلولها برای تعادل راندمان و افت فشار
-
مناسب برای محیطهای کثیف و با ذرات معلق
-
قابلیت تولید در ابعاد سفارشی بر اساس نیاز پروژه
-
همراه با گارانتی کیفیت و پشتیبانی فنی
