معرفی محصول

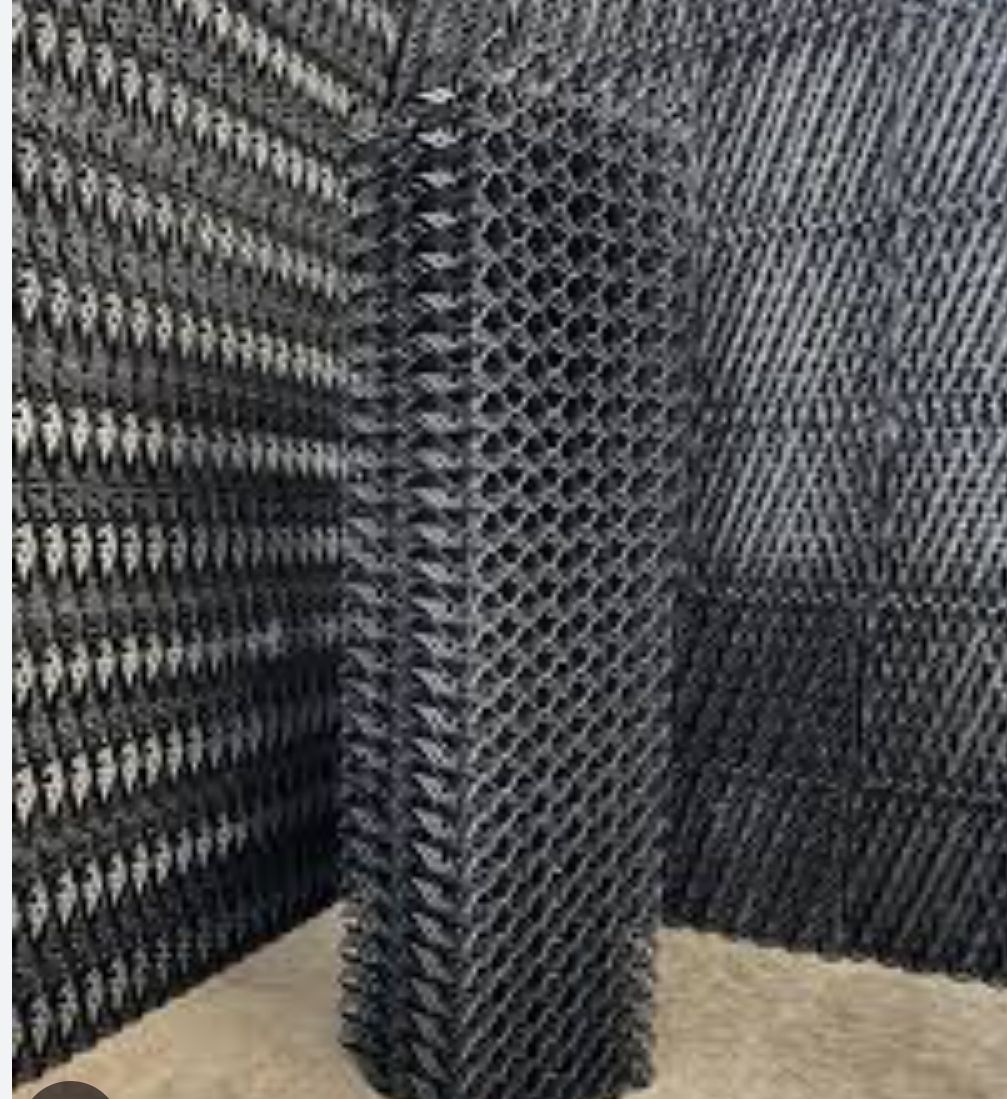

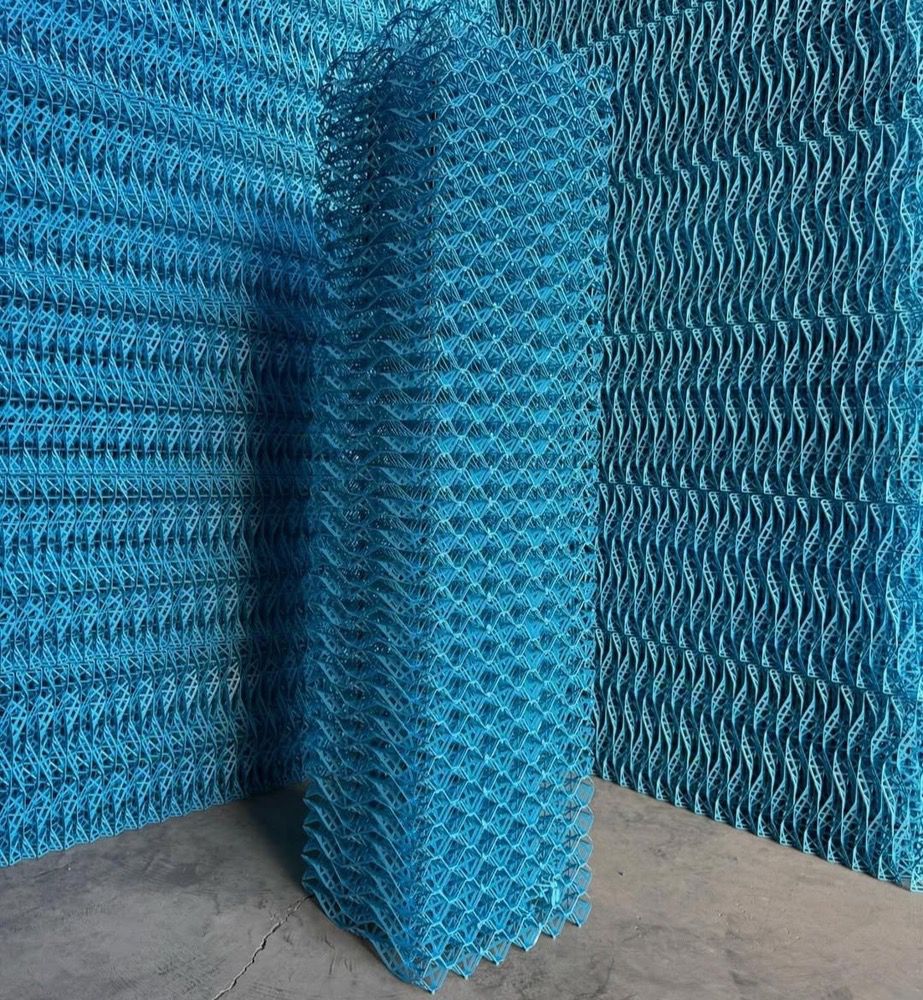

پکینگ NC20 Net Splash Fill (که با نام Trickle Grid Fill نیز شناخته میشود) یکی از معروفترین و پرکاربردترین پکینگهای اسپلش صنعتی برای کولینگ تاورهای جریان مخالف (Counterflow) است. این پکینگ عمدتاً از جنس پلی پروپیلن (PP) ساخته میشود و به طور ویژه برای آبهای بسیار آلوده، رسوبدار و با کیفیت پایین طراحی شده است.
مجموعه فیدار پلیمر کیان مهر این پکینگ را با بالاترین کیفیت و با اتصالات مکانیکی بدون چسب تولید میکند.
معنی نام NC20
عدد 20 در نام این پکینگ معمولاً به:
-
فاصله شبکهها (Sheet Pitch)
-
یا فاصله کانالها
اشاره دارد که حدود ۲۰ میلیمتر است.
ساختار NC20
ساختار این پکینگ از سه جزء اصلی تشکیل شده است:
| جزء | توضیح |
|---|---|
| شبکههای مشبک (Net/Grid) | ایجاد سطح تماس و شکستن قطرات آب |
| صفحات گریدی (Grid Sheets) | ساختار باز برای عبور آسان هوا |
| اتصالات مکانیکی بدون چسب | مونتاژ با قفل مکانیکی، بدون استفاده از چسب |
این ساختار باعث میشود:
-
هوا راحت عبور کند – افت فشار کم
-
آب به قطرات کوچک شکسته شود – افزایش سطح تماس
-
گرفتگی بسیار کم شود – مناسب آب کثیف
مکانیزم عملکرد
عملکرد NC20 بر اساس مکانیزم Splash یا Trickle است:
-
آب روی شبکهها برخورد میکند
-
به قطرات کوچک شکسته میشود
-
سطح تماس آب و هوا افزایش پیدا میکند
-
تبخیر بیشتر انجام میشود
چرا به آن Net Splash میگویند؟
به دلیل اینکه ساختار آن:
-
شبکهای (Net/Grid)
-
باز
-
غیر فیلمی
است. آب به صورت فیلم روی سطوح جریان ندارد، بلکه به صورت قطرات در حال برخورد و شکستن عمل میکند.
مشخصات فنی
| مشخصه | مقدار تقریبی |
|---|---|
| گام (Pitch) | حدود ۲۰ میلیمتر |
| جنس اصلی | پلی پروپیلن (PP) |
| نوع | Net Splash Fill / Trickle Grid Fill |
| نوع جریان | Counterflow (جریان مخالف) |
| سطح ویژه (Specific Surface Area) | ۹۰ تا ۱۴۰ متر مربع بر متر مکعب |
| افت فشار | پایین |
| مقاومت به گرفتگی | فوقالعاده بالا |
| روش اتصال | Mechanical Assembly (قفل مکانیکی بدون چسب) |
دمای کاری بر اساس جنس
| متریال | دمای کاری |
|---|---|
| PVC | حدود ۵۵ تا ۶۰ درجه سانتیگراد |
| PP | حدود ۷۵ تا ۱۱۰ درجه سانتیگراد |
چرا PP انتخاب اصلی NC20 است؟
دلایل اصلی استفاده از پلی پروپیلن (PP) در NC20:
-
تحمل دمای بالا – تا ۷۵-۸۵ درجه سانتیگراد (و در برخی گریدها تا ۱۱۰ درجه)
-
مقاومت شیمیایی عالی – در محیطهای خورنده پایدار است
-
استحکام خوب – در آب صنعتی تغییر شکل نمیدهد
-
مقاومت در برابر محیط خورنده – طول عمر بالا
مزایای پکینگ NC20
-
مقاومت فوقالعاده در برابر گرفتگی – مهمترین مزیت این محصول
-
مناسب برای TSS بالا
-
مناسب برای گلولای، رسوب، روغن، جلبک
-
مناسب برای آب صنعتی آلوده
-
-
افت فشار پایین – مصرف برق فن کمتر، آمپر کمتر، جریان هوا بهتر
-
ساختار بدون چسب – دوام بیشتر، عدم جداشدگی، تحمل حرارتی بهتر
-
عملکرد پایدار در شرایط واقعی – راندمان کمتر از فیلمی ولی پایدارتر در آب کثیف
-
رفتار عالی در برابر روغن و گریس – بهتر از پکینگ فیلمی عمل میکند
-
نگهداری آسان – به دلیل ساختار باز و عدم گرفتگی
راندمان حرارتی
-
راندمان NC20 کمتر از پکینگ فیلمی است
-
اما در شرایط واقعی صنعتی (آب کثیف) پایدارتر عمل میکند
-
سطح ویژه: ۹۰ تا ۱۴۰ متر مربع بر متر مکعب
معایب (برای شفافیت با مشتری)
-
راندمان حرارتی کمتر از پکینگهای فیلمی
-
سطح ویژه پایینتر نسبت به پکینگهای گام باریک
-
برای آب با کیفیت بالا، گزینههای بهینهتری وجود دارد
کاربردهای اصلی NC20
| صنعت | کاربرد خاص |
|---|---|
| نیروگاهها | آب برگشتی و آلوده |
| صنایع فولاد | آب با TSS بالا و چربی |
| پتروشیمی | محیطهای خورنده و شیمیایی |
| پالایشگاه | آب حاوی روغن و گریس |
| معادن | آب دارای ذرات معلق و رسوب |
| صنایع سیمان | آب آلوده به گردوغبار |
| سیستمهای آب بازیافتی | کیفیت آب پایین |
رفتار در برابر روغن و گریس
یکی از نقاط قوت NC20، عملکرد بهتر نسبت به پکینگ فیلمی در حضور روغن و گریس است. به همین دلیل در:
-
صنایع نفت
-
صنایع فولاد
-
آبهای صنعتی چرب
استفاده گستردهای دارد.
نکته مقایسهای:
پکینگ NC20 در مقایسه با پکینگهای فیلمی و گامهای باریک (مثل گام ۱۲)، مقاومت فوقالعادهای در برابر گرفتگی دارد و برای آبهای بسیار آلوده، TSS بالا، گلولای، روغن و جلبک طراحی شده است. اگرچه راندمان حرارتی کمتری نسبت به پکینگهای فیلمی دارد، اما در شرایط واقعی صنعتی با آب کثیف بسیار پایدارتر عمل میکند. افت فشار پایین، ساختار بدون چسب و استفاده از جنس PP از دیگر مزایای آن است. اگر کیفیت آب شما خیلی پایین است یا آب حاوی روغن و گریس میباشد، NC20 بهترین انتخاب ممکن است.
مقایسه NC20 با پکینگ گام ۱۹ (هر دو مناسب آب کثیف)
| ویژگی | NC20 | گام ۱۹ |
|---|---|---|
| ساختار | شبکهای (Net/Grid) | موجدار (Fluted) |
| نوع جریان | Counterflow | Cross Flow / Counterflow |
| مکانیزم | Splash / Trickle | Splash |
| رفتار با روغن | عالی | خوب |
| روش اتصال | قفل مکانیکی بدون چسب | معمولی |
| جنس اصلی | PP (ترجیحی) | PVC / PP |
